Piekarnik z płytkami do spiekania komponentów elektronicznych: precyzyjny i niezawodny
1. Krótki przegląd
W dziedzinie nowoczesnej produkcji elektroniki, piec z płytkami wciskowymi stała się niezbędnym narzędziem do spiekania elementów elektronicznych. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.

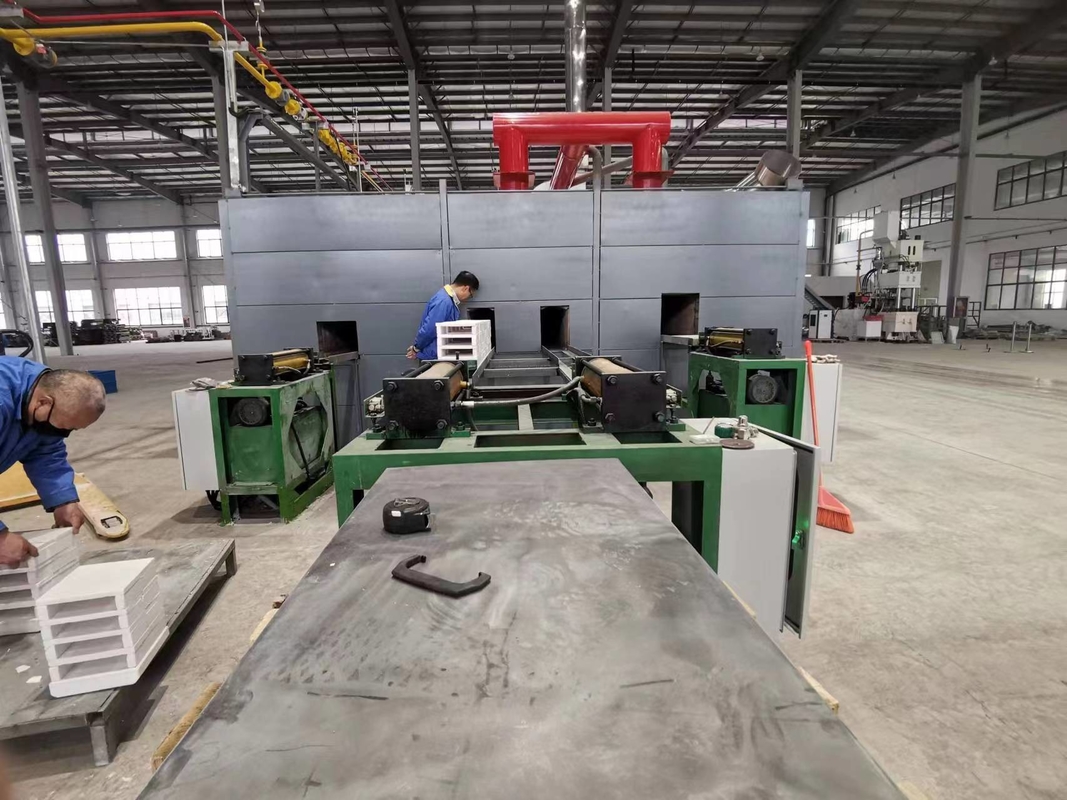

Piekarnik z płytkami, znany również jako pieczarnik typu pusher, działa na zasadzie ciągłego przepływu. Składa się z kilku kluczowych elementów.często w postaci małych żetonów, kondensatory, rezystory lub podłoża ceramiczne z osadzonymi materiałami, umieszczane są na specjalnie zaprojektowanych płytkach.Płyty są następnie stopniowo przepychane przez piec przez mechaniczny mechanizm pchnięcia.
W zależności od charakteru komponentów elektronicznych i procesu spiekania, piec może być wypełniony różnymi gazami.w niektórych przypadkach, w innych sytuacjach, w celu zapobiegania utlenianiu składników podczas spiekania, stosuje się gaz obojętny, taki jak azot lub argon.gaz redukujący, taki jak wodór, może być wprowadzony w celu ułatwienia niektórych reakcji chemicznych korzystnych dla procesu spiekania.
Konstrukcja i działanie pieca z płytkami są wysoce zautomatyzowane, wykorzystuje się zaawansowane systemy sterowania do monitorowania i regulacji parametrów takich jak temperatura, prędkość ciśnienia,i przepływ gazu w czasie rzeczywistymAutomatyzacja ta nie tylko zapewnia spójne i niezawodne wyniki zgrzewania, ale również znacznie zwiększa wydajność produkcji, co czyni ją odpowiednią do produkcji elektroniki na dużą skalę.
2. Cechy
2.1 Dokładna kontrola temperatury
Jedną z najbardziej wyróżniających cech pieca do spiekania elektronicznych elementów jest jego zdolność do zapewnienia niezwykle precyzyjnej regulacji temperatury.System podgrzewania wielokształtowego umożliwia tworzenie skomplikowanych profili temperaturyDokładność temperatury w zakresie ± 1°C można osiągnąć w wielu nowoczesnych piecach z płytkami.Dokładność ta jest kluczowa, ponieważ nawet niewielkie zmiany temperatury mogą mieć znaczący wpływ na jakość i wydajność elementów elektronicznychPrzykładowo w przypadku spiekania kondensatorów ceramicznych nieprawidłowa temperatura podczas procesu spiekania może prowadzić do niespójnych wartości pojemności,który jest niedopuszczalny w wysokiej wydajności układach elektronicznych.
2.2 Stabilne środowisko grzewcze
Konstrukcja pieca z płytkami napędowymi zapewnia stabilne środowisko ogrzewania.Pomaga to nie tylko utrzymać stałą temperaturę w piecu, ale także przyczynia się do efektywności energetycznej- równomierne rozkład ciepła w komorze pieca, osiągnięte dzięki starannemu ustawieniu elementów grzewczych,zapewnia, aby wszystkie elementy elektroniczne na płytkach tłoczących były poddawane tym samym warunkom temperatury podczas spiekaniaJest to niezbędne do produkcji komponentów o spójnych właściwościach, co jest kluczowym wymogiem w przemyśle elektronicznym.
2.3 Gładkie pchnięcie - ruch płyty
Mechaniczny mechanizm pchnięcia pieca do pchnięcia płyt jest zaprojektowany w taki sposób, aby zapewnić płynny i konsekwentny ruch płyt pchniętych.Jest to ważne, ponieważ nagłe zatrzymanie lub drganie może spowodować nieprawidłowe ustawienie elementów elektronicznych na płytkach lub nawet uszkodzenie delikatnych elementówPłynny ruch zapewnia, że elementy przechodzą przez strefę ogrzewania w stałym tempie, zgodnie z precyzyjnym profilem temperatury i czasu.ruch płyty można dostosować do różnych procesów spiekaniaNa przykład w przypadku elementów, które wymagają dłuższego czasu trwania przy określonej temperaturze, prędkość naciśnięcia może być zmniejszona.
2.4 Dostosowalna atmosfera
Jak wspomniano wcześniej, piec z płytkami wciskowymi może być wyposażony w systemy kontroli atmosfery wewnątrz pieca.Producenci mogą wybierać spośród różnych gazów lub mieszanin gazowych w zależności od specyficznych wymagań skrapianych komponentów elektronicznychPrzykładowo, w procesie spiekania niektórych elementów elektronicznych na bazie metalu potrzebna jest atmosfera redukująca, aby zapobiec utlenianiu i promować pożądane reakcje chemiczne.Możliwość precyzyjnego sterowania przepływem gazu i jego składem zwiększa elastyczność pieca, co pozwala na optymalizację procesu spiekania dla różnych typów komponentów elektronicznych.
2.5 Wysoka zdolność produkcyjna
Dzięki ciągłemu przepływowi pieca do wytwarzania płytek jest bardzo odpowiedni do produkcji dużych ilości.i gdy jedna partia komponentów przemieszcza się przez piec, następna partia może być załadowana w obszarze załadunku.automatyczne działanie pieca zmniejsza potrzebę ręcznej interwencji, zwiększając jeszcze bardziej wydajność produkcji i zmniejszając ryzyko wad związanych z błędem ludzkim w zsinterowanych komponentach.
3. Wnioski
3.1 Sintering kondensatorów ceramicznych
Kondensatory ceramiczne są szeroko stosowane w układach elektronicznych ze względu na ich zdolność do magazynowania i uwalniania energii elektrycznej.Kondensatory ceramiczne są zazwyczaj wytwarzane z mieszaniny proszków ceramicznych i innych dodatkówPodczas spiekania cząstki ceramiczne łączą się ze sobą, tworząc gęstą i jednorodną strukturę.
Dokładna regulacja temperatury pieca płytkowego jest niezbędna do osiągnięcia pożądanych właściwości dielektrycznych kondensatorów ceramicznych.itd.., mają specyficzne wymagania w zakresie stałej dielektrycznej zależnej od temperatury.producenci mogą zapewnić, że spiekane kondensatory ceramiczne spełniają te wymaganiaNa przykład temperatura spiekania kondensatorów ceramicznych X7R wynosi zazwyczaj w zakresie 1200-1300°C.System podgrzewania wielokształtowego pieca z płytkami prądowymi umożliwia powolne i kontrolowane podgrzewanie - do tej temperatury, a następnie czas pobytu w temperaturze szczytowej w celu zapewnienia pełnego spiekania.Stabilne środowisko ogrzewania i płynne poruszanie się płyty zapobiegają pękaniu lub deformacji kondensatorów podczas procesu spiekania, w wyniku czego powstają produkty wysokiej jakości o stałych wartościach pojemności.
3.2 Sintering rezystorów
Rezystory są kolejnym podstawowym elementem elektronicznym, a w ich produkcji ważną rolę odgrywa piec z płytkami.węglowa foliaW przypadku rezystorów grubofilmowych, szeroko stosowanych w mikrokręgach hybrydowych,proces sinterujący w piecu z płytkami ciśnieniowymi jest stosowany do utwardzania i zagęszczania materiału rezystora.
Materiał rezystora, który zwykle jest mieszaniną przewodzących cząstek, wiązań szklanych i innych dodatków, jest drukowany na podłożu ceramicznym.Piekarnik z płytką ciśniową jest następnie używany do ogrzewania podłoża z drukowanym materiałem rezystoraProfil temperatury w piecu jest starannie zaprojektowany tak, aby najpierw odparować wszelkie rozpuszczalniki w pascie rezystorowej, a następnie spiekować pozostałe materiały.Dokładna kontrola temperatury zapewnia, że cząstki przewodzące tworzą stabilną i jednolitą ścieżkę przewodzącą w rezystorzeZastosowalna atmosfera w piecu może być również wykorzystana do zapobiegania utlenianiu przewodzących cząstek na bazie metalu podczas sinteringu.W rezultacie powstają rezystory o dokładnych wartościach oporu i niskiej tolerancji, które są niezbędne dla wysokoprecyzyjnych obwodów elektronicznych.
3.3 Sintering induktorów
Induktory są wykorzystywane w układach elektronicznych do przechowywania energii w polu magnetycznym.piec z płytkami prądowymi jest używany do spiekaniaInduktory ferrytowe wytwarzane są poprzez naciskanie proszków ferrytowych w pożądany kształt, a następnie sinterując je w celu zwiększenia ich gęstości i właściwości magnetycznych.
Proces sinterujący w piecu z płytkami jest starannie kontrolowany w celu optymalizacji przepuszczalności magnetycznej i zmagnetyzacji nasycenia ferrytu.Profil temperatury w piecu jest zaprojektowany w celu promowania wzrostu ziaren magnetycznych w strukturze ferrytuSystem podgrzewania wielo-strefowego umożliwia kontrolowany cykl ogrzewania i chłodzenia, co jest ważne dla osiągnięcia pożądanych właściwości magnetycznych.temperatura stopniowo wzrasta do wartości szczytowejNastępnie, podczas fazy chłodzenia, powstaje ocieplenie.temperatura jest starannie kontrolowana, aby zapobiec powstawaniu niepożądanych faz lub naprężenia w strukturze ferrytuStabilne środowisko grzewcze i płynne ruchy płytek zapewniają, że induktory są jednorodnie spiekane, co powoduje spójne wartości indukcyjności i wysokiej jakości wydajność.
3.4 Sintering substratów układów scalonych
Substraty układu zintegrowanego (IC) to platformy, na których montowane są chipy IC. Substraty te są zwykle wykonane z materiałów ceramicznych, takich jak alumina lub azotyn aluminium.Piekarnik z płytkami przenośnymi jest używany do spiekania tych podłoża ceramicznych w celu osiągnięcia wymaganych właściwości mechanicznych i elektrycznych.
Podczas procesu spiekania proszek ceramiczny jest najpierw formowany w pożądany kształt, często poprzez procesy takie jak prasowanie lub formowanie wtryskowe.Następnie do ogrzewania zielonych (nie spiekanych) podłożeń wykorzystuje się piec z płytami ciśnieniowymiDokładna kontrola temperatury ma kluczowe znaczenie dla zapewnienia jednolitej gęstości podłoża ceramicznego i gładkiego wykończenia powierzchni.Gładka powierzchnia jest niezbędna do właściwego wiązania chipów IC z podłożem. Dostosowalna atmosfera w piecu może być wykorzystana w celu zapobiegania utlenianiu materiału ceramicznego i kontroli składu chemicznego powierzchni.wysoka zdolność produkcyjna pieca do wytwarzania płytek wysyłowych umożliwia masową produkcję podłoża IC, zaspokajające duże wymagania przemysłu półprzewodnikowego.
3.5 Sintering elektronicznych opakowań
Materiały opakowaniowe elektroniczne, takie jak opakowania ceramiczne lub kompozyty metalowo-ceramiczne, są również spiekane przy użyciu pieców z płytkami prądowymi.zapewnienie wsparcia mechanicznego i izolacji elektrycznej.
W przypadku opakowań ceramicznych proces sinterujący w piecu na płytki tłoczonej jest stosowany w celu zagęszczenia materiału ceramicznego i poprawy jego wytrzymałości mechanicznej.Profil temperatury jest starannie zaprojektowany, aby zapewnić, że opakowanie ma odpowiednie wymiary i tolerancje po spiekaniuW przypadku kompozytów metalowo-ceramicznych proces sinterowania w piecu jest stosowany do łączenia razem metalu i ceramiki.Dostosowywalna atmosfera może być używana do kontrolowania reakcji między powierzchnią metalu a ceramikiWysoka zdolność produkcyjna pieca do tworzenia płytek do tworzenia opakowań umożliwia skuteczną produkcję dużych ilości elektronicznych materiałów opakowaniowych,który jest niezbędny do produkcji urządzeń elektronicznych w dużych ilościach.
4. FAQ
4.1 Jaki jest typowy zakres temperatur do sinterujących elementów elektronicznych w piecu z płytami ciśnieniowymi?
Zakres temperatury różni się w zależności od rodzaju elementu elektronicznego i wykorzystywanych materiałów.temperatura spiekania może wahać się od 1000 do 1300°CW przypadku niektórych elementów lub materiałów na bazie metalu o niższych punktach topnienia temperatura sinteringu może wynosić 500-900°C.
4.2 W jaki sposób atmosfera w piecu do tłoczenia płyt wpływa na proces spiekania?
Atmosfera w piecu może mieć znaczący wpływ na proces spiekania.Gazy redukujące, takie jak wodór, mogą być wykorzystywane do promowania pewnych reakcji chemicznychNiewłaściwa atmosfera może prowadzić do utleniania, zanieczyszczenia lub nieprawidłowych reakcji chemicznych,które mogą pogorszyć jakość zsinterowanych elementów.
4.3 Czy piec z płytkami przenośnymi może być używany do jednoczesnego spiekania różnych typów komponentów elektronicznych?
W niektórych przypadkach możliwe jest jednoczesne zgrzewanie różnych typów komponentów elektronicznych w piecu z płytami,pod warunkiem że ich profile temperatury spiekania i wymagania atmosferyczne są podobneJednakże, jeśli wymagania są znacznie różne, nie jest to wskazane, ponieważ może prowadzić do nieoptymalnych wyników spiekania dla jednego lub więcej typów komponentów.
4.4 Jak często piekarnik z płytkami prądowymi wymaga konserwacji?
Częstotliwość konserwacji pieca z płytami prądowymi zależy od jego użytkowania.sprawdzanie izolacji pod kątem strat ciepła, oraz zapewnienie prawidłowego działania mechanizmu popychania, należy przeprowadzać co najmniej raz w miesiącu.zazwyczaj co 3 - 6 miesięcy, aby zapewnić dokładne odczyty temperatury.
4.5 Jakie są główne czynniki, które mogą mieć wpływ na jakość spiekanych elementów elektronicznych w piecu na płyty?
Główne czynniki obejmują dokładność temperatury, jednolitość temperatury w piecu, stabilność ruchu płyty, skład i przepływ atmosfery wewnątrz pieca,i jakości materiałów wyjściowychWszelkie odchylenia w tych czynnikach mogą prowadzić do wad w spiekanych składnikach, takich jak niespójne właściwości, pękanie lub nieprawidłowy skład chemiczny.
