Automatyczne sterowanie piecami ciągłymi Energooszczędne ogrzewanie elektryczne

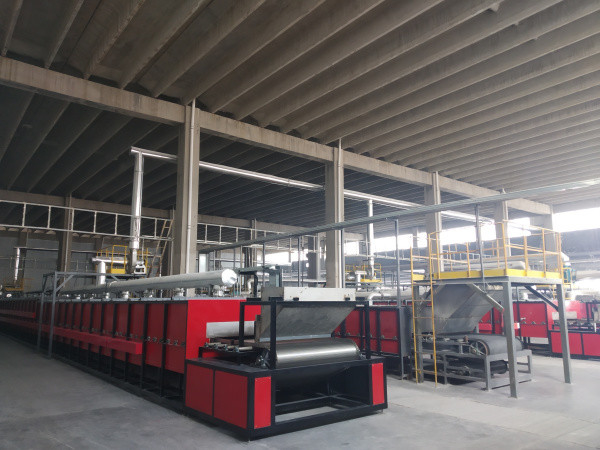

Piekarnik z pasem sieciowym/piekarnik ciągły/ogrzewanie elektryczne/metalowa konstrukcja ramy/automatyczne sterowanie/oszczędność energii/900°C

Krótki przegląd

Piekarnik z paskiem sieciowym jest piecem ciągłym, z paskiem metalowym jako trybem transmisji.można je podzielić na dwie kategorie:: piece gazowe i elektryczne.

Wzdłuż długości pieca rozmieszczona jest seria rolek ze stali nierdzewnej, które podtrzymują metalowy pasek sieciowy, który jest napędzany przez silnik regulacji prędkości;produkt może być umieszczony bezpośrednio na pasie oczkowym do suszenia lub pieczeniaPas siatkowy jest wykonany ze stali nierdzewnej z różnych materiałów w zależności od temperatury.ogólna temperatura użytkowania pieca z pasem oczkowym jest mniejsza niż 900°C.

Układ regulacji temperatury pieca z paskami o siłowej siatce składa się z cyfrowego inteligentnego regulatora PID z wyświetlanym wyświetlaczem i tirystora, tworzącego układ regulacji zamkniętej pętli,który może realizować automatyczną i precyzyjną kontrolę temperaturyElement grzewczy przyjmuje ceramiczną płytkę grzewczą FEC lub ceramiczną pręgę grzewczą, a system kontroli temperatury przyjmuje wieloetapowy inteligentny program kontrolera temperatury importowany z Japonii.Interfejs komunikacji danych można skonfigurować zgodnie z wymaganiami, regulacja prędkości stopniowej o zmiennej częstotliwości, napęd pasów stalowych sieci odpornych na ciepło i koncepcja konstrukcji koła o dużym kącie napięcia, aby zapewnić płynny transport produktu.

Jako urządzenie cieplne do ciągłej produkcji, system pracy pieca z paskiem o siłowej siatce różni się znacznie w zależności od rodzaju paliwa, struktury pieca, produktów pieczenia, formy pieczenia itp.Jego stabilna i niezawodna jakość, jednolita temperatura pieca i oszczędność energii zostały uznane przez klientów.

Struktura

Cały zestaw urządzeń pieca z pasem oczkowym składa się z trzech części: korpusu pieca, systemu transmisji pasem oczkowego i systemu regulacji temperatury.

1. Korpus pieca składa się z sekcji podkładowej, sekcji przedpalniczej, sekcji spiekującej, sekcji powolnego chłodzenia, sekcji chłodzenia wodą i sekcji rozładowania.

2System przesyłowy z paskiem o sice składa się z paska o sice odpornego na wysoką temperaturę, urządzenia przesyłowego itp. Prędkość pracy pieca z paskiem o sice jest regulowana przez konwerter częstotliwości,i jest skonfigurowane cyfrowe urządzenie do pomiaru prędkości pasa z siatką wyświetlacza; prędkość pasów oczkowych można odczytywać bezpośrednio.

3System regulacji temperatury składa się z termoparów.

System pracy

Jako specjalny sprzęt do palenia na nośniku katalizatora, system pracy pieca obejmuje głównie fundament pieca, główną strukturę pieca, układ przesyłowy z paskiem sieciowym, system ogrzewania elektrycznego,system cyrkulacji ciepłego powietrza, system usuwania spalin, system chłodzenia, system automatycznego sterowania itp.

1. Piec z paskiem sieciowym przyjmuje metalową strukturę ramy, a wymagania dotyczące fundamentów nie są wysokie, głównie zdolność nośna ziemi i wymagania podwyższenia.Wymóg mocy nośnej na ziemi wynosi 8 ton/m2Podstawą jest beton o grubości 300 mm, a korpus pieca umieszczony jest na betonowej powierzchni dolnej.

2Metalowe ramy mają niezależne jednostki konstrukcyjne, które są spawane przez rury prostokątne.Długość każdej konstrukcji jednostkowej wynosi 2 m, ramka głowicy pieca wynosi 1,5 m, a ramka ogona pieca jest połączona śrubami.

3System przesyłowy pieca z pasem o siłowym składa się z pasma o siłowym, walcownika, walcownika, napinacza, mechanizmu korekcji odchyleń i mechanizmu zasilania.Średnica owijającego pasa o siłowej oczkowości i średnica wału sznurowego powinny być wybrane racjonalnie, aby zapewnić, że ogólna wytrzymałość pasa oczkowego i rozmiar szczeliny spełniają wymagania projektowe.

4. Piekarnik z paskiem sieciowym wykorzystuje ogrzewanie elektryczne. Elektryczny element grzewczy jest owinięty drutem o odporności niklu 80 chrom 20. Ten element grzewczy jest niezawodny i łatwy w utrzymaniu.można go wymienić w gorącym stanie bez zatrzymania piecaW tym samym czasie, aby zapobiec upadkowi materiałów, które spadają przez otwór pasów oczkowych, bezpośrednio na element grzewczy oporu,podejmowane są niezbędne środki ochronne nad elementem grzewczym oporu.

5Kalcynacja nośnika katalizatora wytworzy pewną ilość spalin.Dwie gazowe gazowe gazowe gazowe gazowe gazowe gazowe gazowe gazowe gazowe.

6. Piece z paskiem sieciowym stosują wymuszone wentylacyjne chłodzenie w celu obniżenia temperatury w piecu.

7Oprócz sterowania częstotliwością konwersji napędu pasem o masie, automatyczne napięcie pasem o masie i automatyczny mechanizm korekcji odchyleń, o których mowa powyżej,Piekarnik z paskiem sieciowym realizuje również automatyczną kontrolę temperatury i wszystkich ciśnienia wentylatora.

Zastosowanie

Piekarnik z paskami sieciowymi nadaje się głównie do produkcji ceramiki specjalnej, ceramiki konstrukcyjnej, ceramiki elektronicznej, ceramiki funkcjonalnej, materiałów magnetycznych, proszków elektronicznych, urządzeń elektronicznych,Ceramika z pąków i inne dziedziny;
