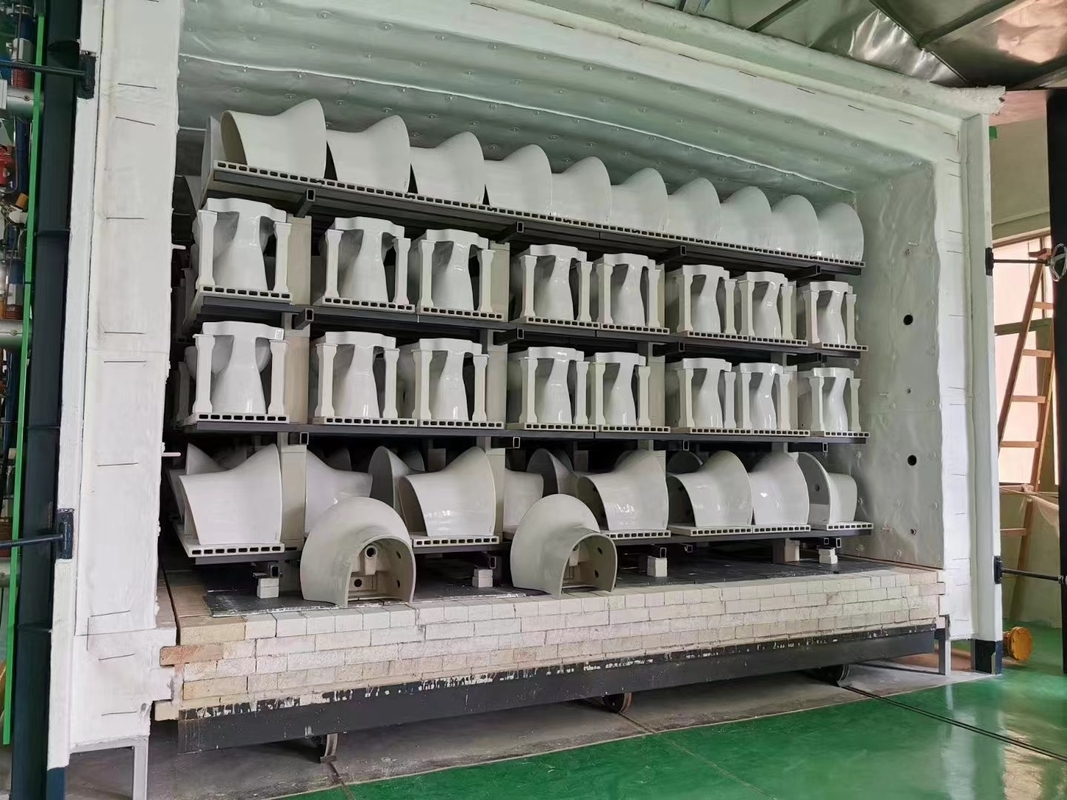

Prefabrykowane piece tunelowe o wysokiej przepustowości Modułowy projekt pieca tunelowego

Prefabrykowane piece tunelowe Wydajność energetyczna Wysoki przepustowy projekt modułowy

Przegląd

Prefabrykowany piec tunelowy to zaawansowane urządzenie przetwarzania cieplnego stosowane w różnych gałęziach przemysłu do ciągłej produkcji ceramiki, cegieł,i innych materiałów wymagających obróbki wysokiej temperaturyW przeciwieństwie do tradycyjnych pieców, które są budowane na miejscu, prefabrykowane piece tunelowe są montowane z prefabrykowanych komponentów, co pozwala na szybką instalację i zwiększoną kontrolę jakości.Piece te działają na zasadzie wymiany ciepła przeciwprądowej, gdzie produkty przechodzą przez różne strefy temperatury w drodze liniowej, optymalizując efektywność cieplną i jakość produktu.Modułowa konstrukcja nie tylko skraca czas budowy, ale także zapewnia elastyczność w dostosowywaniu do spełniania specyficznych wymagań produkcyjnychPrefabrykowane piece tunelowe są znane ze względu na efektywność energetyczną, jednolite rozkład temperatury i zdolność do ciągłego przetwarzania dużych ilości produktów.

Struktura

Konstrukcja prefabrykowanego pieca tunelowego składa się z kilku kluczowych elementów:

• Ramy stalowe: zapewnia konstrukcyjne wsparcie pieca, zapewniając stabilność i trwałość.
• Płyty izolacyjne: Te prefabrykowane panele tworzą ściany i dach pieca, zapewniając doskonałą izolację termiczną, aby zminimalizować straty ciepła.
• System kolejowy: W piecu przebiega ciągły system kolei, który ułatwia płynne poruszanie się wózków przewożących produkty.
• System ogrzewania: Należy tu uwzględnić palniki lub elektryczne elementy grzewcze rozmieszczone wzdłuż długości pieca, zaprojektowane do tworzenia różnych stref temperatury na różnych etapach procesu pieczenia.
• System sterowania: Zaawansowane systemy sterowania monitorują i regulują temperaturę, atmosferę i prędkość ruchu, zapewniając optymalne warunki dla produktów.
• Wydechy i wentylacja: Efektywne systemy wydechowe i wentylacyjne usuwają gazy i regulują przepływ powietrza w piecu, utrzymując spójne środowisko wewnętrzne.

Przepływ procesu

Działanie prefabrykowanego pieca tunelowego można podsumować w następujących etapach:

• Ładowanie: surowce lub produkty preformowane są załadujone na wózki przy wejściu do pieca.
• Strefa podgrzewania: Produkty wchodzą w strefę podgrzewania, w której pozostała wilgoć jest stopniowo usuwana w celu zapobiegania wstrząsowi cieplnemu.
• Strefa grzewcza: W tej strefie temperatura jest podnoszona do pożądanego poziomu dla procesu pieczenia, zazwyczaj w zakresie od 900°C do 1400°C w zależności od materiału.
• Strefa wciśnięcia: Produkty są utrzymywane w temperaturze szczytowej w celu zapewnienia równomiernego ogrzewania i całkowitej transformacji materiałów.
• Strefa chłodzenia: W celu uniknięcia pęknięć lub zniekształceń następuje stopniowe chłodzenie, przygotowując produkty do obróbki i dalszego przetwarzania.
• Rozładunek: Produkty gotowe są rozładwane przy wyjściu z pieca, gotowe do kontroli i pakowania.

Cechy

Prefabrykowane piece tunelowe charakteryzują się kilkoma cechami:

• Efektywność energetycznaOptymalizowana wymiana ciepła i izolacja zmniejszają zużycie paliwa.
• Jednolite rozmieszczenie temperatury: Zapewnia spójną jakość produktu w całej partii.
• Wysoka przepustowość: zdolne do ciągłego obsługi dużych objętości.
• Modułowy projekt: Ułatwia łatwe montaż, rozbudowę i konserwację.
• Zaawansowane sterowanie: Automatyczne systemy zwiększają precyzję i niezawodność.
• Elastyczność: Dostosowany do różnych typów produktów i skal produkcji.

Wnioski

Prefabrykowane piece tunelowe nadają się do szerokiego zakresu zastosowań:

• Przemysł ceramiczny: Używane do palenia płytek, wyrobów sanitarnych i materiałów ogniotrwałych.
• Produkcja cegieł: Idealne do masowej produkcji różnych rodzajów cegieł.
• Przemysł hutniczy: Stosowane do obróbki cieplnej metali i stopów.
• Przemysł chemiczny: Używane do procesów wymagających kontrolowanych środowisk o wysokiej temperaturze.
• Przemysł szklany: nadaje się do grzania i hartowania wyrobów ze szkła.
